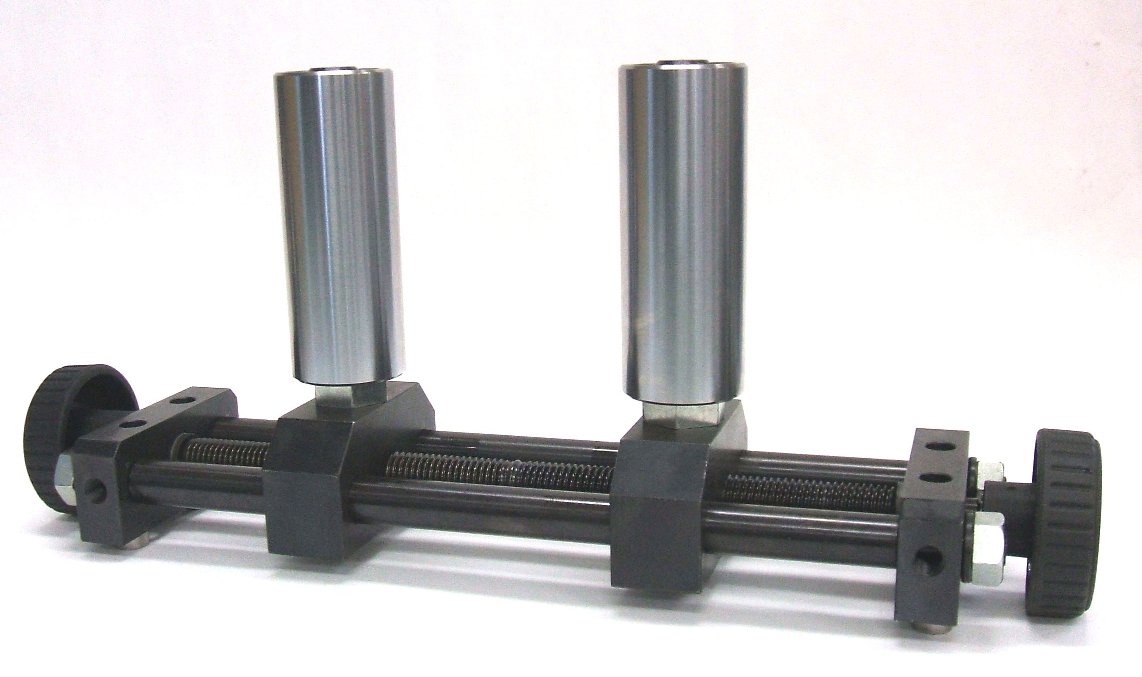

NB型 ガイドローラー

特徴
両側にノブを設定してある為 2本の縦ローラーの位置を単独で移動させることが出来ます。
ガイドするワークの幅方向のセンターを変更しなければならない時などに便利です。

※ローラー材質:SUJ2
  硬度:高周波焼入れ (HRC58°以上 / 有効硬化深さ0.7o以上)
  表面処理:硬質クロムメッキ (硬度HV750〜 / 厚み5μ以上)


NB型 ガイドローラー 寸法表

NB**−*
スタンダードタイプ


NB**−*W
横ローラー ダブルタイプ


NB**−*L
横ローラー 左タイプ


NB**−*R
横ローラー 右タイプ

型 式 P1 LL 使用ローラー 定 価
NB25-1 25 20 40 19 67 52 79 25 7 21 70 5.5 4.5 10 M4 - - - RP20-40 \54700
NB25-2 84 111 - - - RP20-84 \65400

型 式 P1 LL 使用ローラー 定 価
NB50-1 50 20 40 19 67 52 108 25 7 21 99 5.5 4.5 10 M4 - - - RP20-40 \54700
NB50-1R 84 26 36 \72800
NB50-1L
NB50-1W \90900
NB50-2 84 111 - - - RP20-84 \65400
NB50-2R 84 26 36 \83500
NB50-2L
NB50-2W \101400

型 式 P1 LL 使用ローラー 定 価
NB55-1 55 30 70 25 109 65 137 22.5 9 25 125 6.5 6 14 M6 - - - RP30-70 \76500
NB55-2 145 184 - - - RP30-145 \80300

型 式 P1 LL 使用ローラー 定 価
NB75-1 75 35 90 32 138 75 176 35 11 30 160 8.5 8 17 M8 - - - RP35-90 \91900
NB75-2 185 233 - - - RP35-185 \100200

型 式 P1 LL 使用ローラー 定 価
NB100-1 100 30 70 25 109 65 188 31 9 25 176 6.5 6 14 M6 - - - RP30-70 \76500
NB100-1R 145 35 48 \102200
NB100-1L
NB100-1W \128000
NB100-2 145 184 - - - RP30-145 \80300
NB100-2R 145 35 48 \106000
NB100-2L
NB100-2W \131900

型 式 P1 LL 使用ローラー 定 価
NB115-1 115 40 130 32 176 85 221 46 14 38 205 8.5 8 17 M8 - - - RP40-130 \121600
NB115-2 180 226 - - - RP40-180 \127500

型 式 P1 LL 使用ローラー 定 価
NB150-1 150 35 90 32 138 75 260 37 11 30 244 8.5 8 17 M8 - - - RP35-90 \91900
NB150-1R 185 42 65.5 \126300
NB150-1L
NB150-1W \160500
NB150-2 185 233 - - - RP35-185 \100200
NB150-2R 185 42 65.5 \134600
NB150-2L
NB150-2W \168600

型 式 P1 LL 使用ローラー 定 価
NB220-1 220 40 130 32 176 85 340 46 14 38 324 8.5 8 17 M8 - - - RP40-130 \121600
NB220-1R 265 50 70 \181600
NB220-1L
NB220-1W \241500
NB220-2 180 226 - - - RP40-180 \127500
NB220-2R 265 50 70 \187500
NB220-2L
NB220-2W \247400

※型式をクリックすると外観図面が閲覧出来ます。
